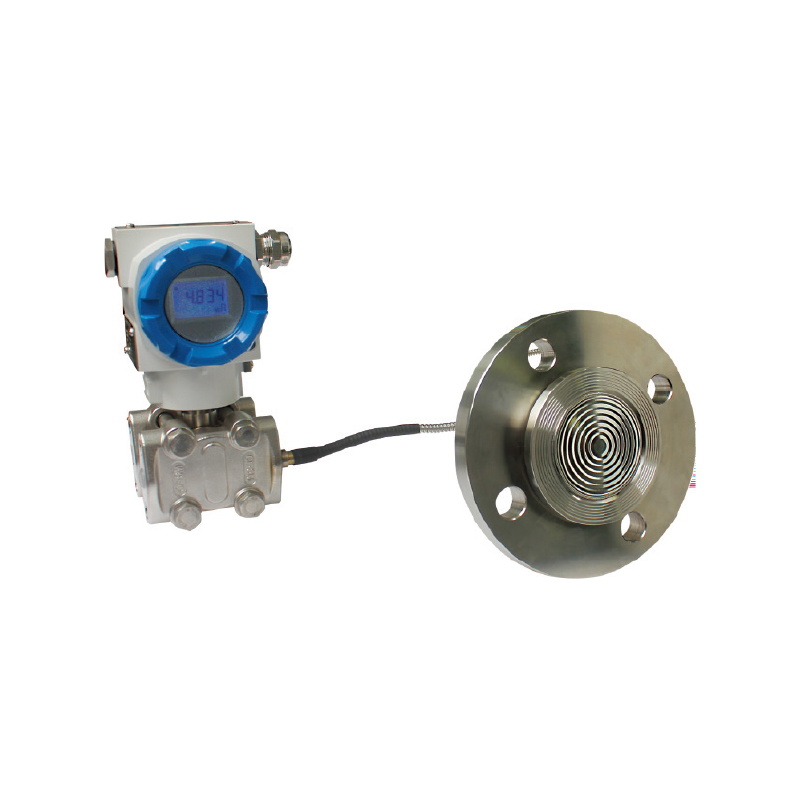

JC-G系列单法兰差压/压力变送器用于测量含有固体和沉淀性液体和蒸汽等介质它的膜盒是用于防止介质直接进入差压变送器的压力传感器组件中防止造成变送器的测量不准确或直接造成传感器的损坏它与变送器之间采用硅油等填充液传递压力。
JC-G系列单法兰变送器用于测量液体、气体或蒸汽的液位、密度、压力、以及流量，然后将其转变成4～20mADC HART电流信号输出。可与HART手操器相互通讯，进行设定、监控等。
本产品系列通过SIL2安全认证
测量参数:差压、液位、压力
测量范围: 下限值:-100%URL起(连续可调)
上限值:至+100%URL(连续可调)
量程
表1量程代码与量程范围关系对照表
| 量程代码 | *小量程 | **量程 | 额定压力(**值) |
| B | 1kPa | 6kPa | 法兰的额定压力 |
| C | 4kPa | 40kPa |
| D | 25kPa | 250kPa |
| F | 200kPa | 3kPa |
表2法兰与*小量程关系对照表
| 液位法兰 | 标称直径 | *小量程 |
| 扁平式 | DN 50/2＂ | 10kPa |
| DN 80/3＂ | 2kPa |
| DN 4＂ | 2kPa |
| 插入式 | DN 50/2＂ | 16kPa |
| DN 80/3 ＂ | 2kPa |
| DN 4＂ | 2kPa |
差压压力变送器的*小量程应为表1和表2中*小量程的较大值。调节的量程不得小于*小量程。变送器的**量程应为变送器本体**量程与法兰额定压力两者的*小值。
输出
输出信号
2线制，4～20mADC HART输出，数字通讯，HART协议加载在4～20mA DC信号上。输出信号极限:Imin=3.8mA，Imax=20.5mA
报警电流(模式可设置)
低报模式(*小):3.6mA 高报模式(**):21 mA
不报模式(保持):保持故障前的有效电流值
报警电流标准设置:高报模式
响应时间
放大器部件阻尼常数为0.1s；传感器和液位法兰时间常数为0.2～2s，取决于传感器的量程及量程比。附加的可调时间常数为:0.1～60s。
一般条件
安装条件
通过液位法兰变送器可直接固定于任何位置。**状态是使过程法兰轴处于垂直状态，位置偏差将产生可校正的零位偏移。外壳**可旋转360°。
环境条件
环境温度 **:取决于填充液 *高:85℃
带LCD液晶显示，氟橡胶密封圈时-20～65℃
储存温度/运输温度 **:取决于填充液 *高:85℃
相对湿度0～100%
过程介质极限 介质温度极限:-30～180℃
变送器本体压力极限
从3.5kPa**压力至额定压力，保护压力可大于额定压力的1.5倍，同时加于变送器两侧。
防爆性能
隔爆许可:Ex dⅡC T6
本安许可:Ex iaⅡC T4
允许使用温度为:-40℃～65℃
电源电压
10.5～42V DC(工作状态）
10.5～30V DC(本安型)
10.5～30V DC(数字通讯)
10.5～30V DC(本安型)
负载
0～1335Ω工作状态
250～600Ω数字通讯
材质
测量膜盒:不锈钢316L
膜 片:不锈钢316L、哈氏合金C、钽膜片、FEP、PFA、PTFE覆膜
过程法兰:不锈钢304
填 充 液:硅油、植物油
密 封 圈:丁腈橡胶（NBR）、氟橡胶（FKM）、 聚四氟乙烯（PTFE）
变送器外壳:铝合金材质，外表喷涂环氧树脂；不锈钢外壳可选。
外壳密封圈:丁腈橡胶（NBR）
铭 牌:不锈钢304
电气连接 M20×1.5或NPT1/2内螺纹
过程连接 变送器低压侧有NPT1/4内螺纹 变送器高压侧为法兰安装
外壳防护等级 IP67
